Уважаемые читатели!

Мастерская Тардис представляет вашему вниманию статью, в которой представлен обзор коммутаторов различных вендоров, а также рассмотрены ситуации закольцовки магистралей LAN в процессе работы управняемых и неуправляемых коммутаторов.

Следует отметить, что существуют «умные» (т. е. управляемые) и «обычные» (т. е. неуправляемые) коммутаторы, так же они производятся в металлическом корпусе (предназначены для бизнеса) и в пластиковом корпусе (для личного использования). Одна из самых успешных фирм в плане производства и сбыта сетевого оборудования в России является фирма D-Link.

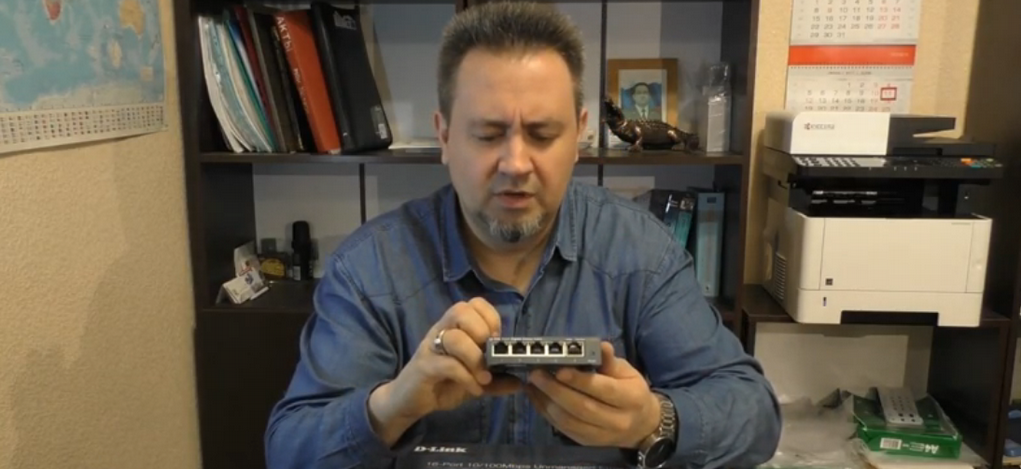

Так же распространены коммутаторы фирмы TP-Link со скоростью портов 1Гбит/с.

Фирмы Compex (в настоящее время уже не выпускаются)

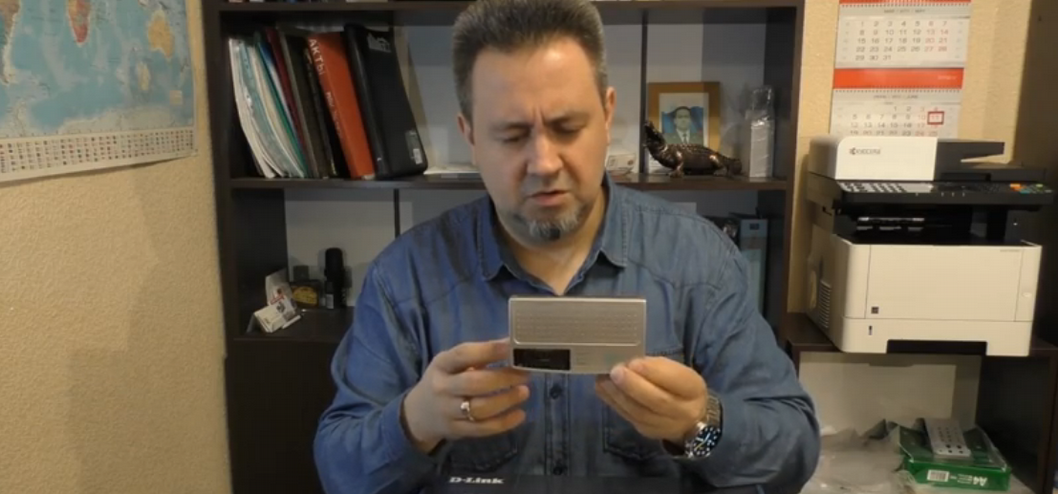

Фирмы Genius

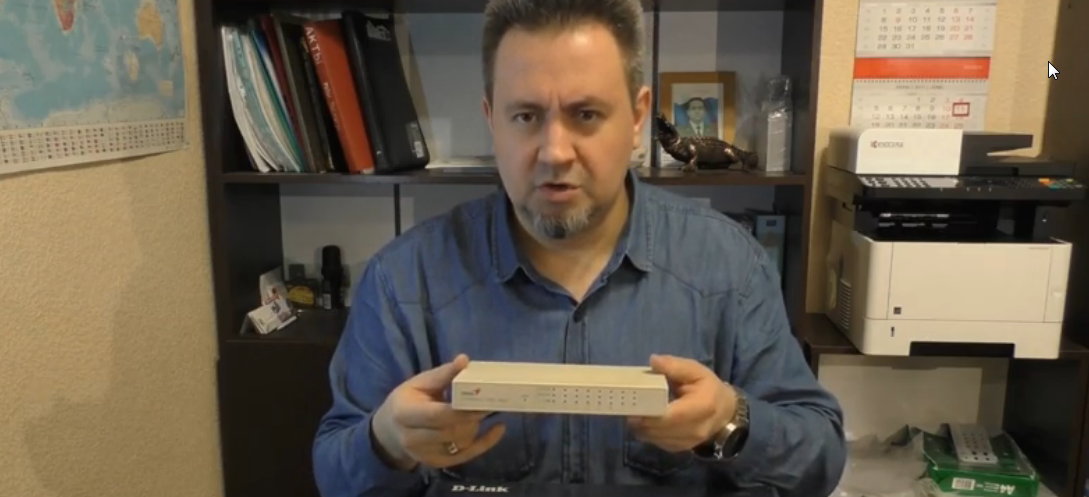

Фирмы Acorp

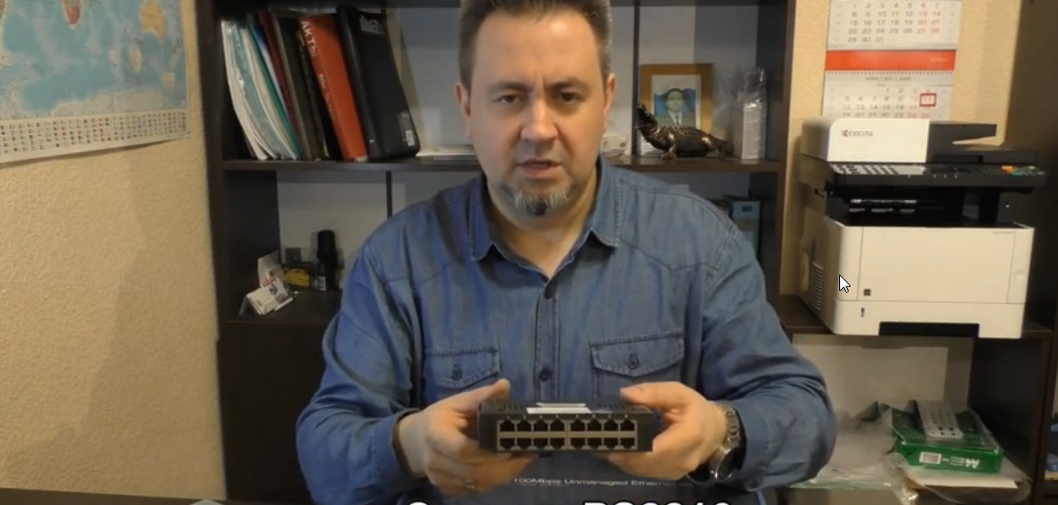

Более подробно рассмотрим неуправляемый коммутатор D-link DES-1016C, который позиционируется как бизнес-версия.

Данный коммутатор 16-ти портовый, со скоростью портов до 100 Мбит/с, опломбированный (так что, вскрыть и посмотреть что внутри мы не сможем...)лишимся гарантии, хотя и так понятно что внутри этого коммутатора - блок питания и коммутационная матрица, также имеются светодиодные индикаторы.

Лабораторная работа № 1.

Сымитировали петлю на коммутатореD-link DES-1016C.

Коммутатор начал рассылать широковещательный трафик, т. е. трафик закольцовывается в петлю, что соответственно вывело из строя коммутатор широковещательным штормом, так как он не поддерживает протокол STP - протокол детекции и устранения петель.

Лабораторная работа № 2.

К коммутатору D-link DES-1016C подключается управляемый коммутатор TP-Link TL-SG-108T и имитируем кольцо.

В результате управляемый коммутатор определил кольцо и отключил порт.

Лабораторная работа № 3.

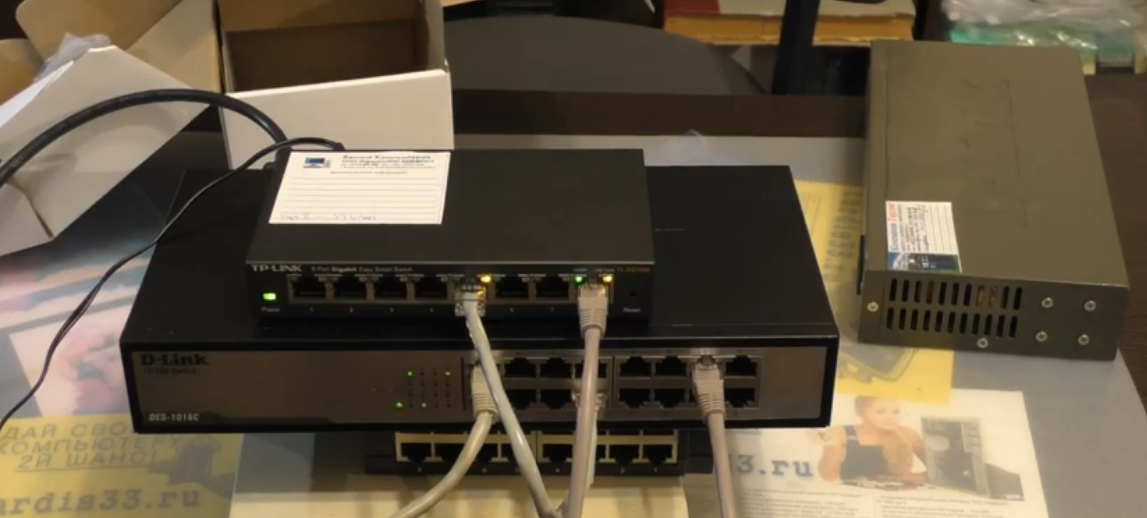

К двум коммутаторам D-link DES-1016C иTP-Link TL-SG-108T подключаем 24-портовый коммутатор фирмы D-link и имитируем кольцо. Но кольцо у нас образуется через два коммутатора (типичная ситуация) подключенных последовательно.

Снова управляемый коммутатор определяет петлю и отключает порт.

Таким образом, следует заключить, что технология отключения портов на управляемых коммутаторах фирмы TP-Link работает исправно, вместе с тем, если пользователям необходимо настроить плоскую сеть, то достаточно неуправляемого коммутатора фирмы D-Link.
